濾波器
濾波器的種類很多，例如低通、高通、帶通、帶阻濾波器等，根據工作原理，我們還能分為有源濾波器和無源濾波器。泰普科技帶你了解一下什么是有源濾波器和無源濾波器！
有源濾波器與無源濾波器的區別
一、工作原理
無源濾波器|無源濾波裝置由LC等被動元件組成，將其設計為某頻率下極低阻抗，對相應頻率諧波電流進行分流，其行為模式為提供被動式諧波電流旁路通道；
有源濾波器|有源濾波裝置由電力電子元件和DSP等構成的電能變換設備，檢測負載諧波電流并主動提供對應的補償電流，補償后的源電流幾乎為純正弦波，其行為模式為主動式電流源輸出。
二、諧波處理能力
無源濾波器|無源濾波裝置只能濾除固定次數的諧波，但完全可以解決系統中的諧波問題，解決企業用電過程中的實際問題，且可以達到國家電力部門的標準；
有源濾波器|有源濾波裝置可動態濾除各次諧波。
?三、頻率變化的影響
無源濾波器|無源濾波裝置諧振點偏移，效果降低；
有源濾波器|有源濾波裝置不受影響。
四、系統阻抗變化的影響
無源濾波器|無源濾波裝置受系統阻抗影響嚴重，存在諧波放大和共振的危險；
有源濾波器|有源濾波裝置不受影響。
五、負載變化對諧波補償效果的影響
無源濾波器|無源濾波裝置補償效果隨著負載的變化而變化
有源濾波器|有源濾波裝置不受負載變化的影響。
六、負載增加的影響
無源濾波器|無源濾波裝置可能因為超載而損壞；
有源濾波器|有源濾波裝置無損壞之危險，諧波量大于補償能力時，僅發生補償效果不足而已。
七、應用場合對比分析
（1）有源濾波容量單套不超過100KVA，無源濾波則無此限制；
（2）有源濾波在提供濾波時，不能或很少提供無功功率補償，因為要占容量；而無源濾波則同時提供無功功率補償。
（3）有源濾波目前適用電網電壓不超過450V，而低壓無源濾波適用電網電壓可達3000V。
（4）無源濾波器由于其價格優勢、且不受硬件限制，廣泛用于電力、油田、鋼鐵、冶金、煤礦、石化、造船、汽車、電鐵、新能源等行業；有源濾波器因無法解決的硬件問題，在大容量場合無法使用，適用于電信、醫院等用電功率較小且諧波頻率較高的單位，優于無源濾波。

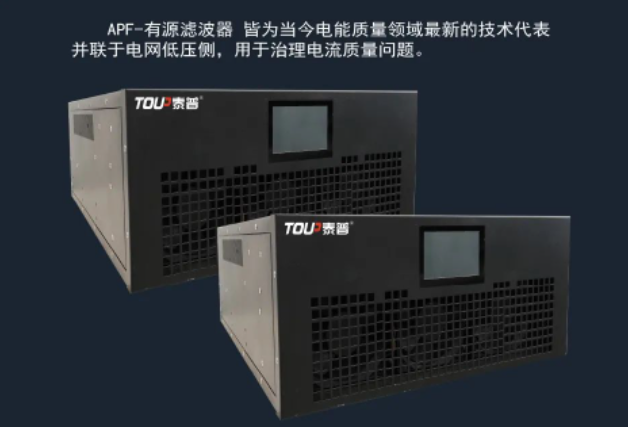

TPM-APF有源濾波器的優勢
可完全消除因諧波引起的系統不平衡,提高企業設備的供電質量，提高設備運行的可靠性，減少因設備誤動作而造成的經濟損失;
降低用電設備發熱，減少絕緣老化，從而提高設備的使用壽命，減少設備的維護費用;
減少電網中補償電容器的諧振幾率，提高用電安全。同時，減少諧波對系統信號傳輸的影響，增加系統的可靠性;
減少諧波產生的電磁干擾，保障弱電系統正常工作;
TPM-APF有源濾波器主要用于通信行業、半導體行業、石化行業、化纖行業、汽車制造業等行業。
